BIM一键翻模——Revit中的应用步骤

来源:成都鹏业软件  发布日期:2016-11-16  浏览量:22531

BIM一键翻模——Revit中的应用步骤



鹏业2016BIM安装算量软件它不仅能算量,还能成为您BIM一键翻模的助手。

算量成果能直接导入Revit软件中,自动生成BIM数据模型,提高在Revit软件中建模的效率。

简单、快捷的“一键识别”功能,也能满足仅用于BIM快速翻模需要,充当快速翻模的得力助手。

软件支持Revit201420152016版本。

BIM安装算量软件一键翻模——Revit中的应用步骤:


说明:http://f.zhulong.com/v1/tfs/T11gbTBgZv1RCvBVdK.png


1.运行安装好BIM插件的Revit软件

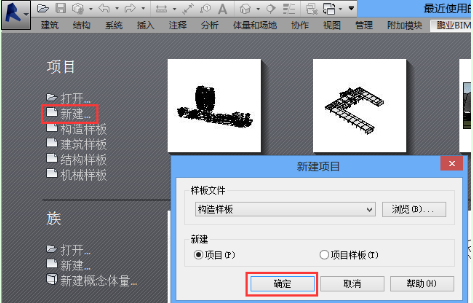

2.新建样板,选择构造样板


说明:http://f.zhulong.com/v1/tfs/T1TM_TBbLv1RCvBVdK.png

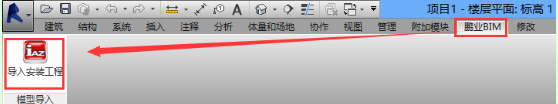

3.选择BIM菜单下的导入安装工程按钮,如图:


说明:http://f.zhulong.com/v1/tfs/T1KM_TBTY_1RCvBVdK.png

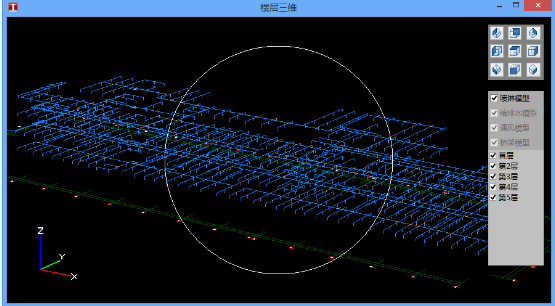

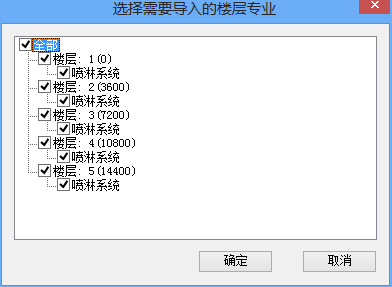

4.选择安装算量软件所做的工程文件:


说明:http://f.zhulong.com/v1/tfs/T12gVTB7AT1RCvBVdK.png

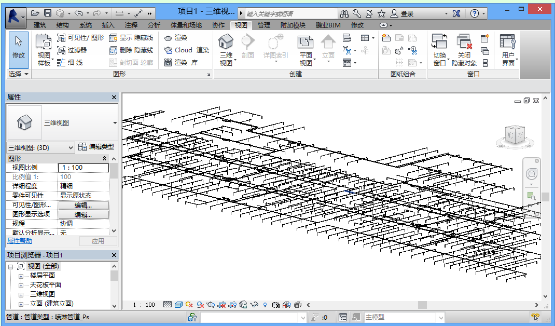

5.鼠标中键不放拖动,对模型位置进行移动;按下Shift键不放,是对模型进行旋转;导入Revit后维效果图如下:


说明:http://f.zhulong.com/v1/tfs/T1OM_TBjx_1RCvBVdK.png

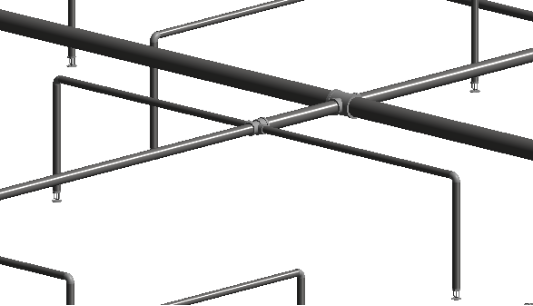

局部效果图,如下:


说明:http://f.zhulong.com/v1/tfs/T1n9_TBQK_1RCvBVdK.png
